Надеватель натуральной оболочки КОМПО НО-1

Информация
Видео
Sale
Надеватель натуральной оболочки КОМПО НО-1

Назначение:

Устройство для надевания натуральной оболочки НО-1 предназначено для ускорения и упрощения процесса надевания натуральной оболочки на цевку шприца или перекрутчика КОМПО при производстве варёных, варёно-копчёных, полукопчёных, сырокопчёных, ливерных, кровяных колбас и сарделек. Сокращает время контакта рук работника с влажной, холодной оболочкой. Снижает физическую нагрузку при натягивании оболочки формовщиком.

Узнать стоимость

 СКАЧАТЬ ДОКУМЕНТЫ:

Технические характеристики:

Модель

НО-1

Диаметр надеваемой оболочки, мм

13-44

Диапазон диаметров обслуживаемых цевок, мм

10-30

Скорость надевания оболочки, м/с

1,5-3,4

Номинальная мощность электродвигателя, не более, кВт

0,2

Номинальное напряжение питания электросети, В

220

Параметры электросети

1/N/PE AC 230В 50 Гц

Габаритные размеры без креплений

Длина*Ширина*Высота, мм

Вес, не более, кг



550*250*250

8,5

Габаритные размеры с кронштейном для крепления к перекрутчику КОМПО

Длина*Ширина*Высота, мм

Вес, не более, кг





500*500*500

13,0

Габаритные размеры с подставкой для установки на формовочном столе

Длина*Ширина*Высота, мм

Вес, не более, кг





550*500*600

15,0

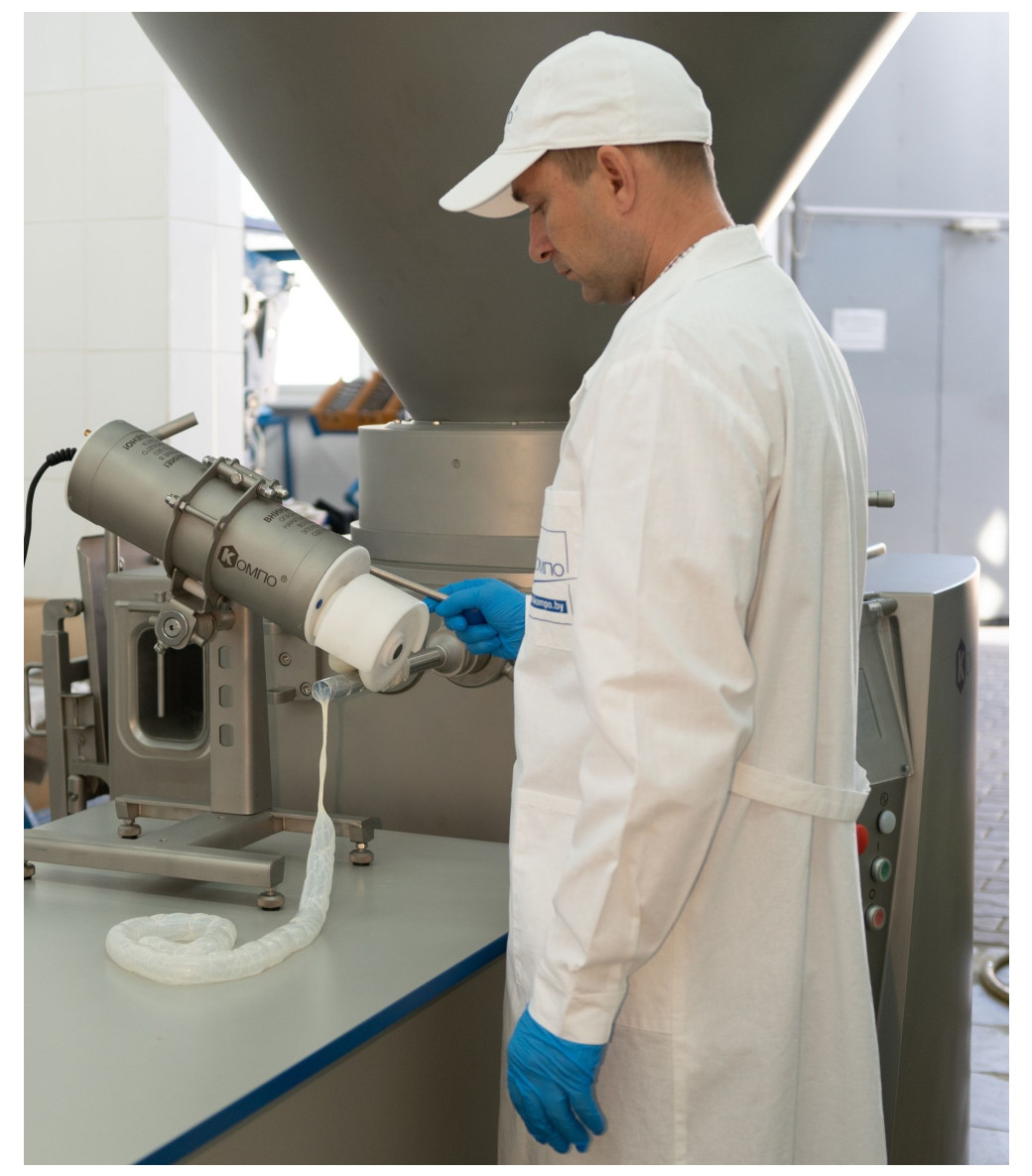

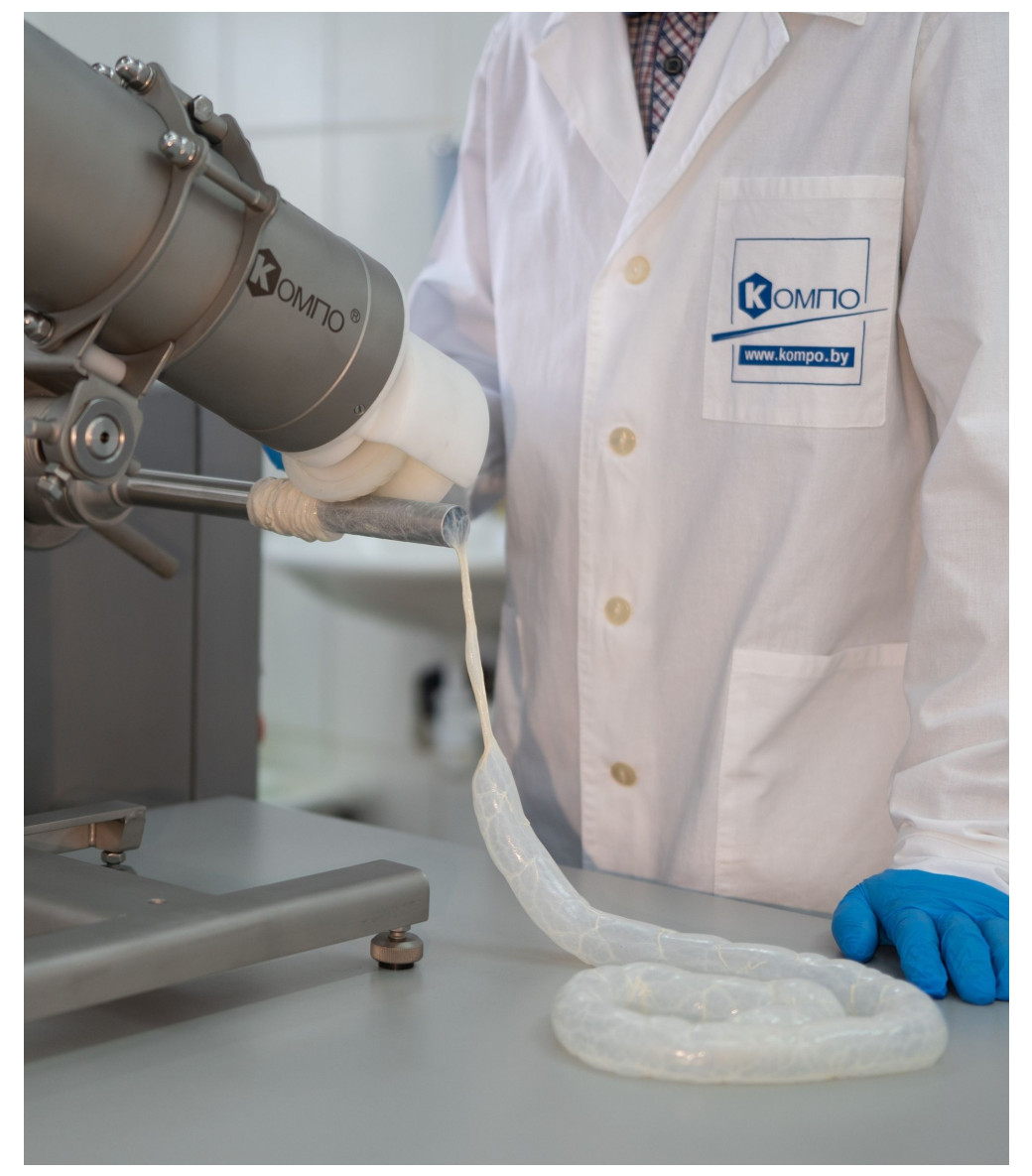

Работа надевателя оболочки:

НО-1 монтируется на перекрутчик или непосредственно к шприцу КОМПО. Для подключение к сети 220 В надо вставить вилку в розетку. Оператор шприца захватывает конец натуральной оболочки из ёмкости и надевает его на начало цевки. Затем наклоняет за ручку устройство к цевке. После срабатывания датчика наклона начинает вращаться надевающий ролик. При последующем наклоне ролик касается оболочки на цевке и начинает проталкивать её, осуществляя процесс натягивания всего отмеренного отрезка. Скорость одевания оболочки может регулироваться изменением скорости вращения ролика и силы прижатия к цевке.



Высокая мобильность устройства:

Благодаря размещению блока питания надевателя в корпусе устройства его без особых усилий можно перемещать между шприцами цеха. Подключив к источнику питания 220 В, сразу же начинать использование.

Надеватель оболочки можно использовать на отдельном технологическом столе, когда натягивание оболочки производится на ложные цевки и в последующем тубами с оболочкой одновременно обеспечивается несколько шприцов.



  • Профильный ролик
  • Микропористый ролик
  • Ролик из губчатой резины

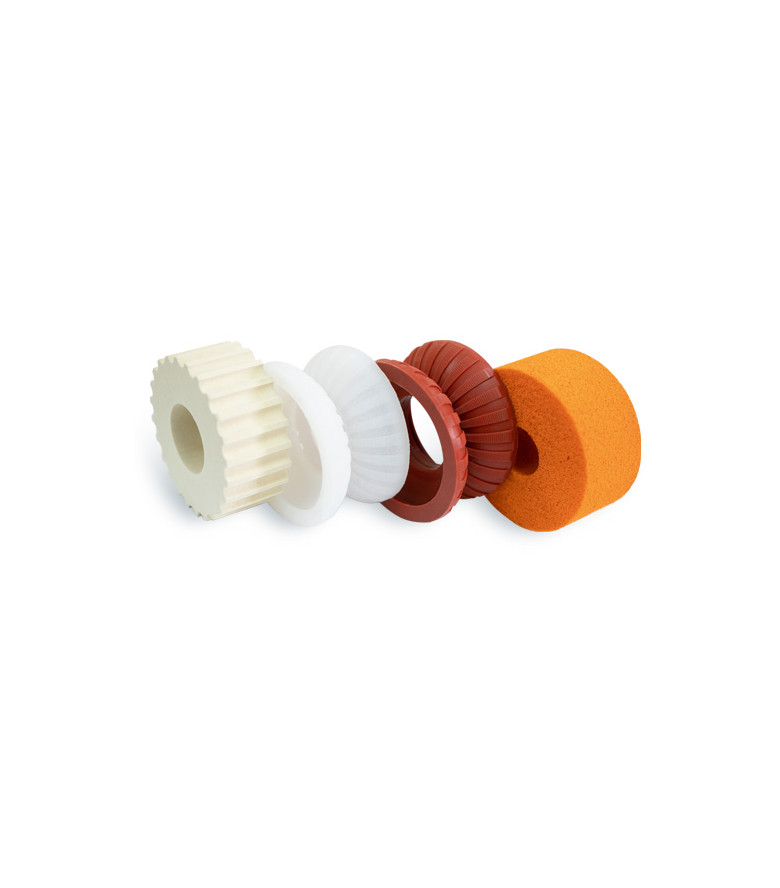

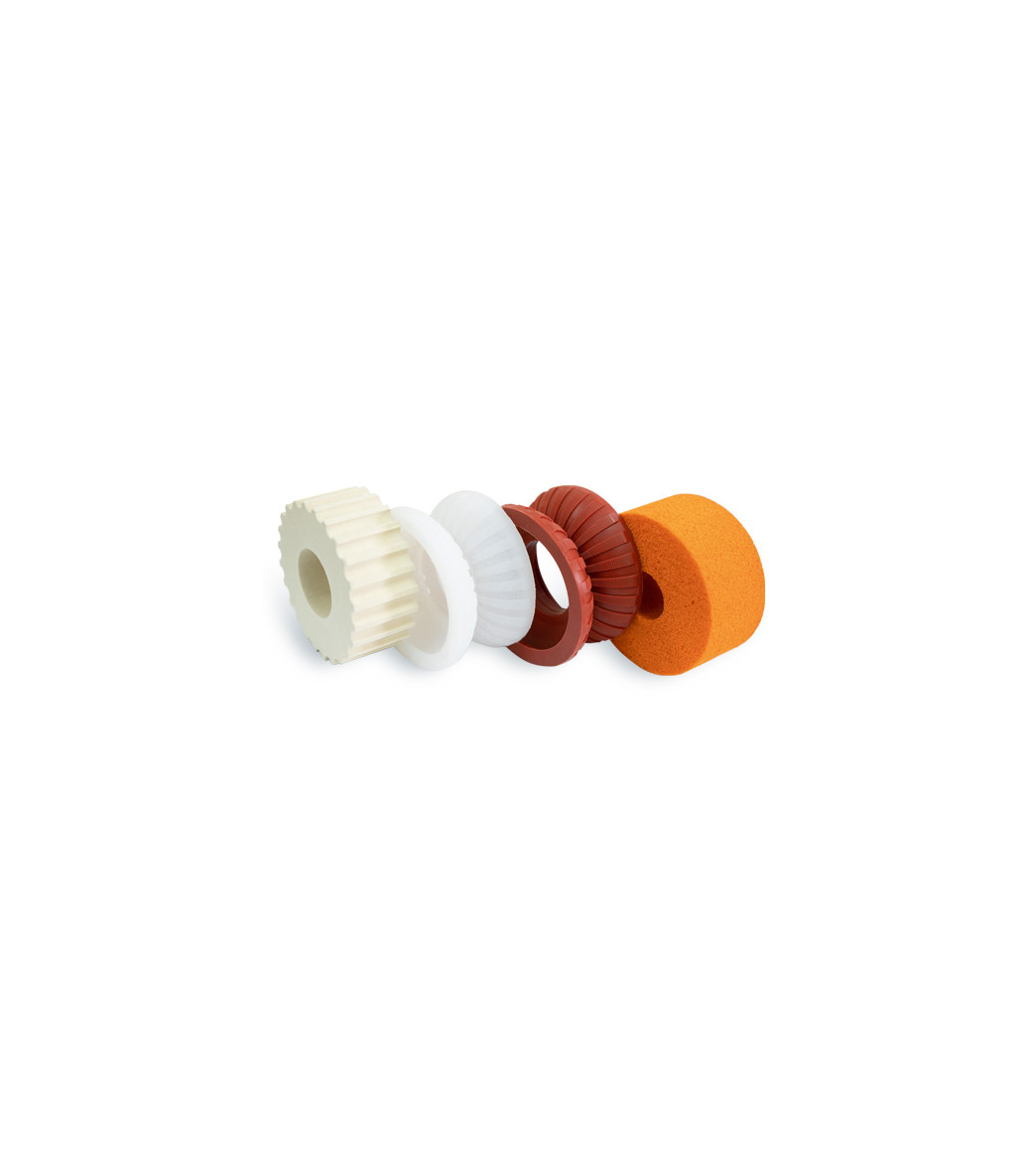

АССОРТИМЕНТ НАДЕВАЮЩИХ РОЛИКОВ:

В ассортименте предлагается три варианта одевающих роликов:

  • профильный ролик – эффективен при одевании оболочек высокого качества, имеющих естественную природную прочность;
  • микропористый ролик – применяется при одевании тонкостенных оболочек (баранья черева) и оболочек после длительного хранения в посоленном состоянии;
  • ролик из губчатой резины – эффективен при одевании всех видов оболочек.

РЕГУЛИРОВАНИЕ СКОРОСТИ ВРАЩЕНИЯ НАДЕВАЮЩЕГО РОЛИКА:

Периодически на производстве возникают ситуации, когда приходится перерабатывать натуральные оболочки с предельными сроками годности, имеющими различные пороки; хранившимися в ненадлежащих условиях, что приводит к снижению эластичности оболочки и механической прочности. Для возможности переработки таких оболочек в НО-1 предусмотрена функция регулировки оборотов надевающего ролика, когда, снижая скорость одевания оболочки, обеспечивается минимальное воздействие на нее, а соответственно, не ухудшается её качество после механического натягивания на цевку.





Автоматическое включение при наклоне к цевке:

Наличие датчика наклона изделия позволяет производить автоматическое включение надевателя (после включения кнопки питания) при приближении его к цевке, что избавляет оператора от необходимости производить ручное включение-выключение при каждом использовании, а соответственно снижает количество излишних движений.



Работа на перекрутчике ФПР:

Для работы надевателя с перекрутчиком ФПР необходимо приобрести специализированный кронштейн для ФПР , который устанавливается непосредственно на корпус перекрутчика.



Работа на перекрутчике ФПК, ФПЛ, ФПС:

Для работы надевателя с перекрутчиком ФПК, ФПЛ, ФПС необходимо приобрести специализированный кронштейн для ФПК , который устанавливается непосредственно на фланец перекрутчика.



РАБОТА С ПЕРЕКРУТЧИКАМИ В ОТВЕДЕННОМ ПОЛОЖЕНИИ:

Предусмотрена возможность использования устройства для работы со шприцом на прямом наполнении, когда перекрутчик не демонтируется с корпуса шприца, а отводится в сторону в положение для хранения. Для работы надевателя с перекрутчиками ФПК, ФПЛ, ФПС в отведенном положении необходимо приобрести дополнительно кронштейн специальной формы и фланец для удлинения стандартных цевок.





Работа со шприцами других производителей:

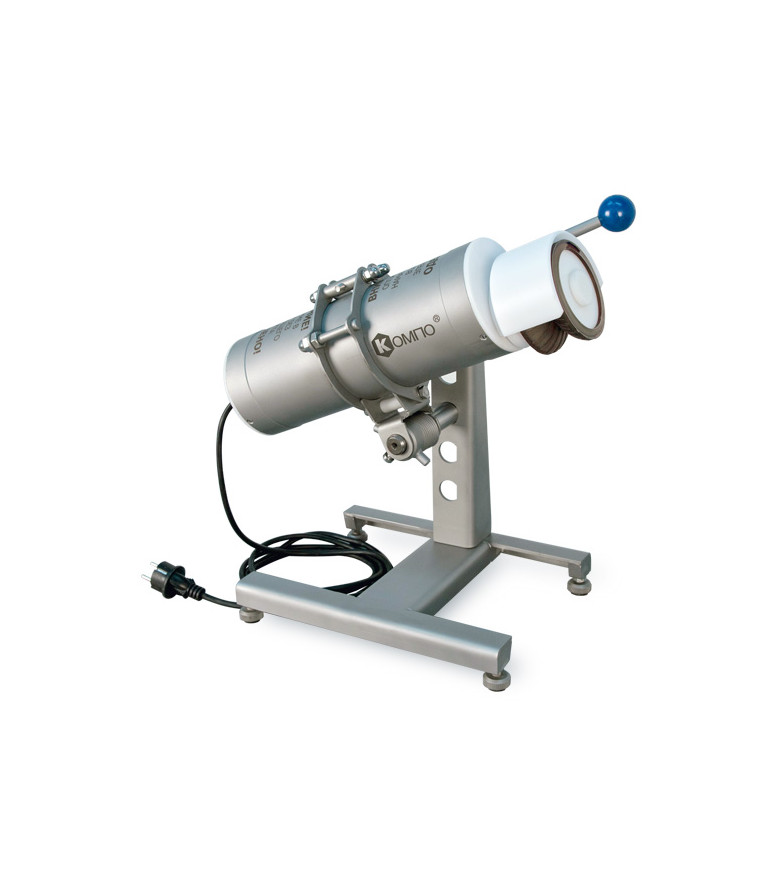

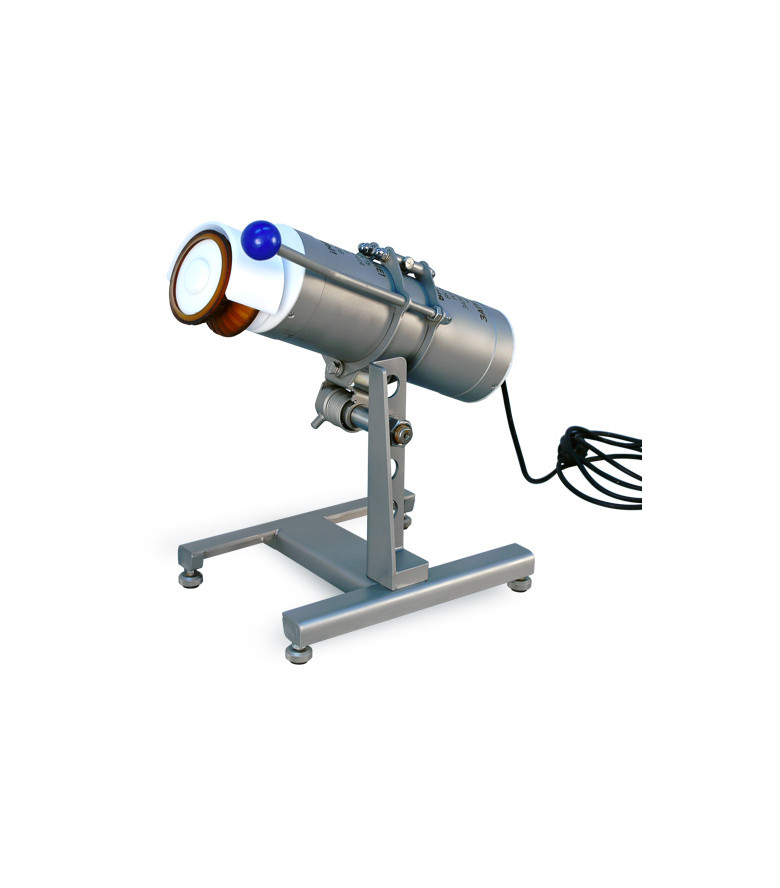

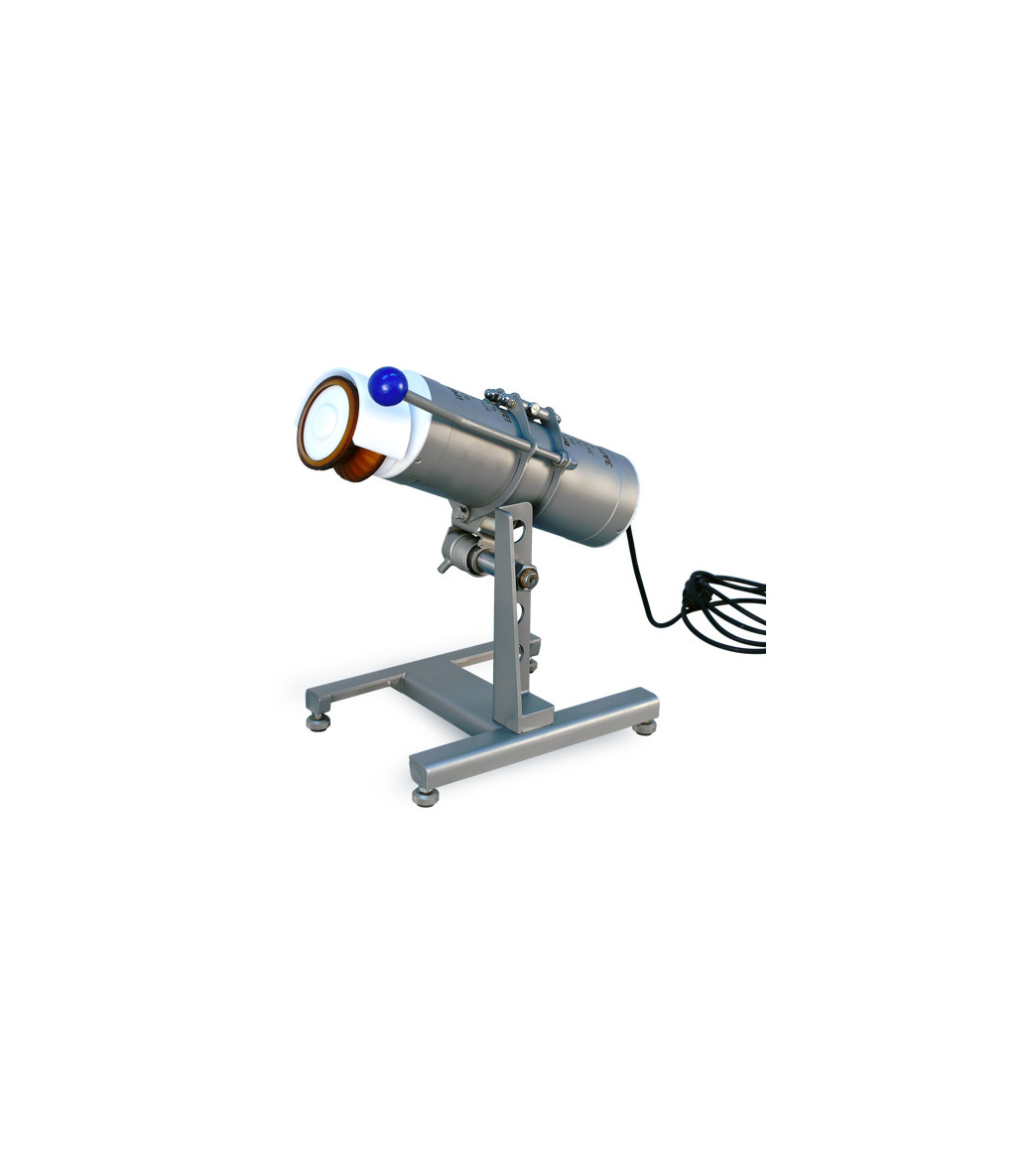

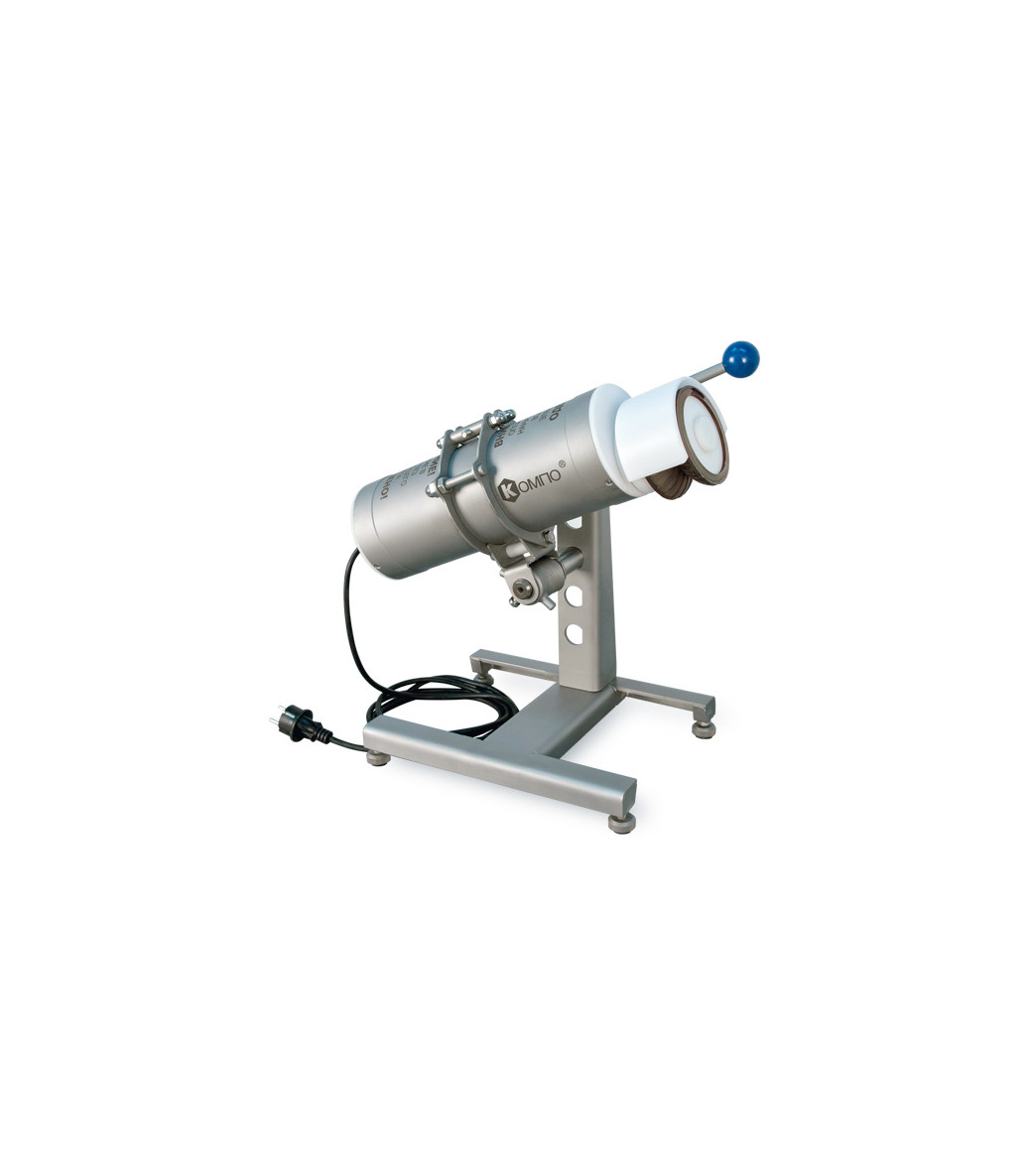

Для работы на прямом наполнении со шприцами других производителей предполагается использовать подставку для работы на технологическом столе. Надеватель монтируется на специальную подставку, которая устанавливается на технологический стол возле цевки шприца и устройство готово к работе. Предлагается два варианта опор для подставки: металлические с резиновой прокладкой и опоры-присоски.



ДОСТОИНСТВА:

  • широкий диапазон диаметров надеваемых оболочек;

  • регулируемая частота вращения ролика, позволяющая бережно работать с оболочкой;

  • автоматическое включение устройства при наклоне к цевке;

  • агрегатирование с перекрутчиками КОМПО;

  • возможность установки устройства на формовочном столе (на специальной стойке);

  • быстросъёмный надевающий ролик;

  • высокая мобильность устройства благодаря встроенному блоку питания;

  • в комплекте дополнительный губчатый ролик для нежных оболочек;

  • высокая степень защиты от влаги;

  • применён ряд патентных решений.
