Шприц состоит из корпуса (размещен серводвигатель, двухвинтовой насос с редуктором, электрошкаф, фаршесборник вакуумной системы, привод ворошителя, привод перекрутчика, вакуумный насос), на котором смонтированы: бункер для накопления фарша (с активным и реактивным ворошителями), ЖК-панель управления, подколенный выключатель и лестница для зачистки бункера.
Для обеспечения безопасных условий эксплуатации шприц оборудован датчиками блокировки работы:
Применение серводвигателя мощностью 13,2 кВт на главном приводе шприца позволило получить производительность в режиме прямого наполнения до 16 500 кг/ч, а также существенно повысить точность дозирования. Учитывая производительность, шприц рекомендован для средних и крупных предприятий.
Фактическая производительность при работе с клипсаторами зависит от активности оператора (остановки на одевание оболочки на цевку), диаметра цевки, диаметра наполняемой оболочки, длины колбасных батонов, скорости работы клипсатора (пережим наполненной оболочки, протяжка щек, наложение скрепок, разделение батонов) и составляет:
Технические характеристики | 3000 |
Ворошитель в бункере | + |
Загрузочное устройство ФЦВ | опция |
Устройство порционирующее ФПС | опция |
Волчок-насадка ВНБ | опция |
Температурный режим фарша, °C | -4… |
Массовая подача при номинальной частоте вращения, кг/ч | 12000-16500 |
Производительность измельчения с ВНБ, кг/ч | до 6500 |
Номинальное напряжение питания электросети, В | 400 |
Диапазон регулирования величины разовой дозы, г | 10-99999 |
Вместимость бункера, л | 270 |
Высота до оси цевки, мм | 1030±25 |
Установленная мощность со всеми опциями, кВт | до 20 |
Габаритные размеры шприца, мм: Длина*Ширина*Высота |
1300*1380*2200 |
Габаритные размеры с загрузочным устройством ФЦВ, мм: Длина*Ширина*Высота | 2020*1750*3070 |
| Габаритные размеры с устройством порционирующим ФПС, мм: Длина*Ширина*Высота | 1850*1380*2200 |
Вес нетто со всеми опциями, кг | до 1320 |
Для производства сосисок и сарделек совместно со шприцом используется порционирующее устройство (перекрутчик ФПС) или сосисочная линия, в которой шприц выполняет функцию насоса для фарша.
Производство колбасных батонов на шприце можно осуществлять следующими способами:
Для улучшения качества рисунка на срезе и под оболочкой структурных колбас (в/к, п/к, с/к, с/в) желательно использовать волчок-насадку ВНБ или волчок-приставку ВП-6000.
Шприц обслуживает один оператор. При работе шприца с перекрутчиком или клипсатором один оператор в состоянии обслуживать оба изделия, а для навешивания сформованных колбасных батонов на коптильные рейки потребуются дополнительное количество работников.
К шприцу подключается клипсатор, перекрутчик или цевка для прямого наполнения. Фарш подъемником загружается в бункер. Оператор выбирает в меню панели управления один из четырех режимов работы:
Далее задаются требуемые параметры: размер дозы, скорость наполнения, глубину вакуума, скорость ворошителя. Фарш под действием вакуума, создаваемого вакуумной системой и винтами, при выталкивании фарша, а также собственного веса, затягивается в рабочую зону, где подхватывается винтами, частично вакуумируется и перемещается к зоне выгрузки, откуда через цевку наполняется в оболочку.
Шприц МАКСИ оборудован загрузочным бункером ёмкостью 270 л. В бункере смонтирован активный (спираль со скребком) и реактивный (спиралеобразная направляющая) ворошители. Задача активного ворошителя – зачищать нижнюю часть бункера от фарша и стабилизировать равномерность подачи фарша к винтам. Задача реактивного ворошителя – направлять поток фарша, толкаемый активным ворошителем, в приёмную зону винтов.
Удобство зачистки бункера при переходе на другой вид продукции, а также при его санитарной обработке, обеспечивает складная лестница с тремя ступеньками, благодаря которой даже оператор небольшого роста получает полноценный доступ в бункер.
В комплекте поставляются два вида винтов: вымешивающие и трёхсоставные.
Для увеличения срока службы винтов и корпуса вытеснителя в модернизированном шприце применена опорная решётка, которая предотвращает контакт корпуса вытеснителя и винтов в процессе работы шприца.
Вакуумная система шприца служит для всасывания фарша из бункера в винтовой насос, при этом дополнительно происходит частичное удаление попавшего при составлении фарша в куттере воздуха. Глубина вакуума может регулироваться и подбирается опытным путем оператором под каждый вид и текучесть фарша.
На панели управление можно выбирать требуемый режим работы вакуумной системы:
Для работы на прямом наполнении имеются цевки диаметром 10, 19, 23, 29, 35 мм. При необходимости улучшить рисунок под оболочкой в/к, с/к колбас возможно применение цевки-розочки д. 29 мм. Возможен вариант изготовления цевок других диаметров.
В случае переработки фаршей варёных колбас, склонных к порообразованию, для получения достойного результата необходимо использовать ограничитель сечения фарша в бункере. Его задача увеличить площадь контакта фарша с зоной вакуума для большей эффективности удаления воздуха. Вид ограничителя сечения подбирается опытным путём для каждого вида фарша.
Дополнительный способ устранения пор – применение рассекателей и стабилизаторов фарша, которые за счет резкого многократного изменения направления потока фарша заставляют пузырьки воздуха разделяться на более мелкие фракции, невидимые глазу. В наличии имеется большой ассортимент рассекателей фарша с разными размерами проходных отверстий (7, 9, 10, 11, 12, 14,15 мм), что позволяет опытным путем подбирать необходимый вариант, при котором в фарше отсутствуют поры и пустоты, а падение производительности шприца минимально.

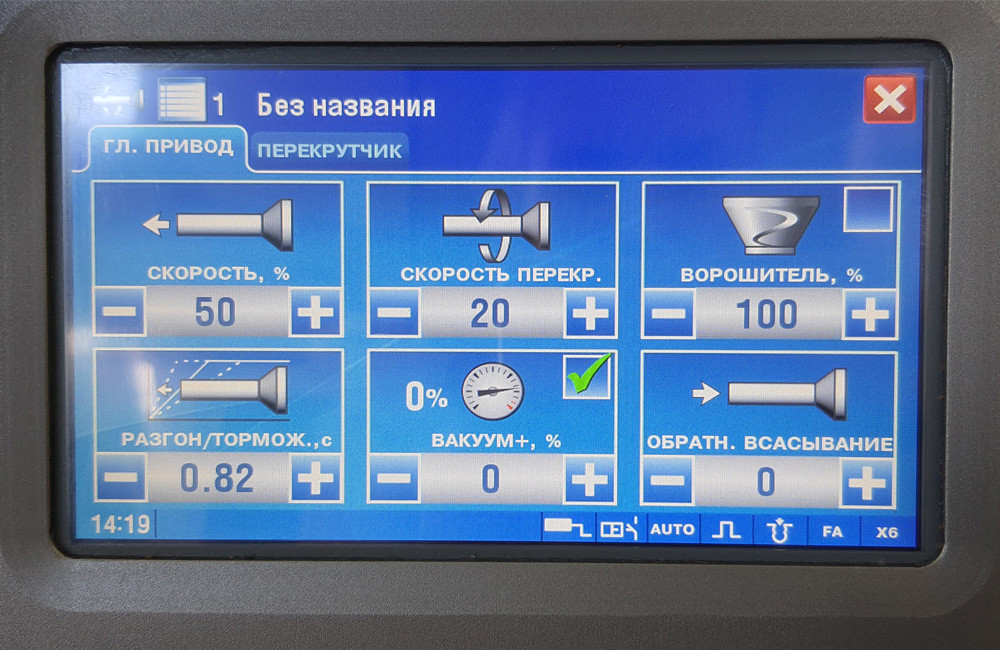

Вакуумный шприц оборудован 7-ми дюймовым сенсорным ЖК-монитором управления. Размер кликабельных иконок меню подобран оптимальным для удобной работы оператора в резиновых перчатках. Интерфейс меню прост и интуитивно понятен. В памяти шприца можно сохранять до 384 программ с параметрами для каждого продукта. На мониторе управления установлен защитный экран, предохраняющий его от внешних воздействий.
Для загрузки фарша в бункер используется мачтовый подъёмник ФЦВ.
Для увеличения производительности оператора шприца при работе с натуральной оболочкой на прямом наполнении или перекрутчике возможен вариант использования надевателя натуральной оболочки НО-1
Сборка, разборка, мойка и хранение разборных деталей шприца производятся на специальной технологической тележке, где для каждой детали определено своё место.
